Descripción

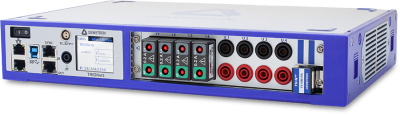

El analizador de redes eléctricas DEWE2-PA7 del fabricante DEWETRON, basa su operativa en el análisis de red y potencia para diferentes fases, midiendo voltajes y corrientes, directa o indirectamente.
Gracias al bajo error de medición del 0,03%, este analizador de redes eléctricas alcanza una precisión muy alta, incluso con una utilización de rango bajo. La precisión está garantizada a través de todo el análisis.
Las velocidades de adquisición extremadamente rápidas, de hasta 10 MS/s y la conversión A / D de 18 bits, así como la mejor linealidad del acondicionamiento de señal, ofrece el rendimiento dinámico más alto en todo el rango de entrada: hasta 1000 V y 20 A con la máxima precisión posible para todas sus aplicaciones dinámicas.
¿Datos de forma de onda, señales mixtas y análisis de potencia? Un analizador de redes eléctricas DEWETRON combina todo. Grabación de datos brutos sin interrupciones confiable de cualquier señal analógica o digital y cálculo de potencia de alto rendimiento de varios grupos de potencia simultáneamente.
Todo lo anterior se puede conseguir configurando un hardware que permite combinar señales, aparte de las puramente eléctricas, otras muchas analógicas o digitales CAN, pulsos, etc., con conectividad ETHECAT, SCI, XCP o SCPI sobre ETHERNET.
¿Necesitas más canales de entrada? No hay problema, los analizadores de potencia pueden ampliarse de muchas maneras. Simplemente agregue otro módulo TRION ™, si hay una ranura libre o use un TRIONet para un conteo de canales más alto. Los datos se sincronizan automáticamente en todos los canales.
El software de medición OXYGEN integra a la perfección los datos que se transmiten a través de múltiples señales totalmente sincronizadas en los cálculos para el análisis de potencia como por ejemplo el análisis de potencia en hasta 9 fases, diseño gráfico y sencillo de sistemas de potencia en grupos de energía o cálculos de ciclo sin espacios o gaps.
Características principales del analizador de redes eléctricas DEWE2-PA7:
- Muy bajo error de medida del 0.03 %.
- Elevada tasa de muestreo de hasta 10MS/s.
- Medida de potencia en hasta 16 fases.
- Voltaje directo hasta 1000V.
- Corriente directa hasta 20A.
- Espacio: Hasta 7 slots TRION en el mismo equipo, expandible externamente.
- Cumple norma IEC 61000-4-x.
- Grabación de datos en continuo sin procesar.
- Alta categoría de seguridad CAT IV.
- Pantalla de 9″.
- Tamaño: 5 u. Rack de 19″.
Puede consultar más información sobre estos equipos en DEWETRON.
