Descripción

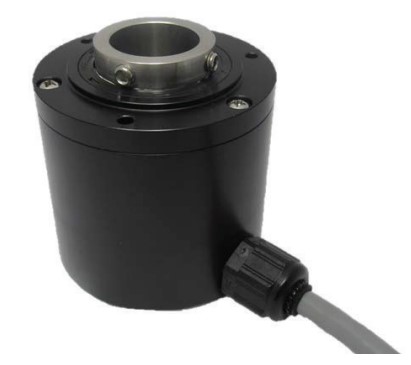

El encoder incremental robusto DYNAPAR AG25 es un modelo especial del fabricante americano para aplicaciones de baja resolución pero con gran protección IP y exposición exterior, típico en aplicaciones agrícolas.
Está pensado para aplicaciones de medida de velocidad y posición angular, con diferentes formatos de resolución, conexión y encapsulado, con muy alta resistencia.
Esta serie la encontramos con resoluciones bajas de hasta 512pulsos/vuelta (ppr), en versiones Line Driver de dos canales AB TTL y HTL.
Su velocidad de rotación puede alcanzar las 500rpm, que nos da una frecuencia de 300kHz.
El apartado mecánico o físico es el más importante de este transductor de ángulo ya que está pensado para aplicaciones agrícolas donde existe una alta exposición exterior y resistencia a radiación solar e incluso a químicos como fertilizantes tipo NPK, cuenta con eje hembra de 1″ de diámetro, con salida cable en diferentes longitudes o diferentes tipos de conector.
Su construcción es robusta, con carcasa de plástico resistente, electrónica sellada con resina, ejes y tornillos de acero inoxidable y conectores automotrices.
Estas características, combinadas con la tecnología de detección magnética, hacen que el AG25 sea totalmente resistente a los contaminantes químicos comunes en el campo, como fertilizantes (incluido NPK), aceites y polvo.
Principales características del encoder incremental DYNAPAR AG25:
- Resolución: 180, 360 o 512ppr.
- Alimentación: HTL 5 a 26Vdc y TTL 5Vdc.
- Conexión: Line Driver.
- Eje: Hembra en 1″ (25mm).
- Protección: IP67 con encapsulado en plástico resistente.
- Temperatura: Rango extendido -15 a 70°C.
- Impacto shock: Hasta 50g durante 6ms.
