Descripción

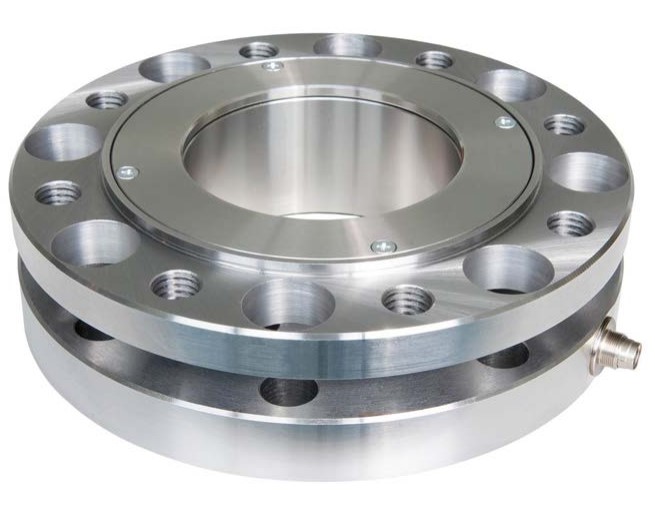

El sensor de par estático compacto doble brida LORENZ D-2268 es un modelo muy estrecho con rangos de hasta 10000Nm con muy bajo espesor. El modelo parte de rangos de 50Nm y llega a esos 10kNm con espesores de solo 33mm a 67mm.
Debido al bajo espesor también cuenta con una baja longitud axial y una alta rigidez torsional.
Es un modelo especial de doble brida pero con agujero pasante, lo que facilita la instalación en diferentes aplicaciones donde hay ejes o elementos pasantes que necesitan de fijación ambos lados para la medida de torsión. Este eje tiene cierto tamaño, desde 40mm para rangos más bajos de par, hasta 79mm para los rangos más altos.
Características principales del sensor de par estático compacto doble brida LORENZ D-2268:
- Rangos disponibles: 50, 100, 200, 500, 1000, 2000, 5000 y 10000Nm.
- Diámetro interno: 40, 45, 70, 75 y 79mm.
- Precisión: 0.1% o 0.05% opcional.
- Salida: Extensométrica 1mV/V. (0.5mV/V para el rango de 50Nm).
- Alimentación: 2..12V.
